ในการเลือกใช้ขนาดของ Cooling Tower นั้น จะต้องคำนึงถึงปริมาณความต้องการของอุปกรณ์ในการลดอุณหภูมิ ซึ่งมีปัจจัย ที่ควรทราบดังต่อไปนี้
Water Flow Rate = คืออัตราการไหลของน้ำ สามารถกำหนดได้จากการใช้ ปั้ม และ ขนาดของท่อส่งน้ำและความของการของเครื่องจักรแต่ละชนิด
Wet Blub Temperature = คือ อุณหภูมิกระเปาะเปียกของอากาศ (อุณหภูมิของอากาศในขณะที่มีความชื้นสัมพัทธ์100%) ซึ่งการวางตำแหน่งของ Cooling tower จะมีผลต่อ อุณหภูมิโดยรอบ และประสิทธิภาพของ Cooling tower
Water In Rate – Out Rate Temperature = คือ อุณหภูมิของน้ำ ที่ทางเข้าและทางออก ของ Cooling Tower
1 Ton Refrigeration (RT) มีค่าเท่ากับ 12000 BTU/Hour

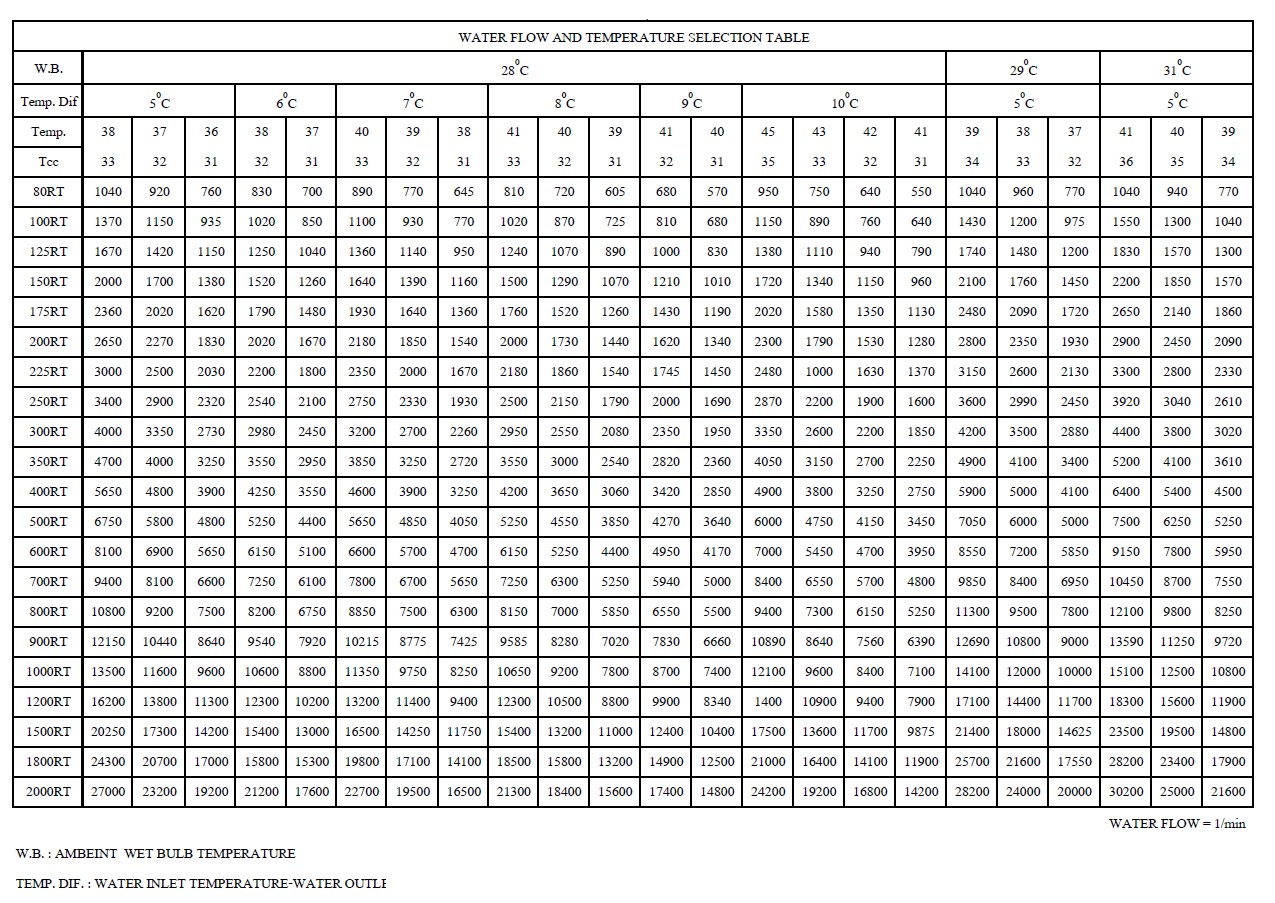

ซึ่ง เราสามารถ ดูได้จาก ตารางที่แสดง ด้านล่าง
ยกตัวอย่าง
ถ้าต้องการ Cooling Tower ที่สามารถ ลดอุณหภูมิ จาก 36 ํ ลงมาเหลือ 31 ํ อุณหภูมิกระเปาะเปียกอยู่ที่ 28 ํ
โดยต้องการอัตราการไหลของน้ำ ประมาณ 2700 จะต้องใช้ Cooling ขนาดเท่าไร
คำตอบ คือ 300-350 RT
( คลิ๊กที่รูปเพื่อขยายภาพ ) หรือถ้าได้ใช้บ่อยๆ ก็เซฟเก็บไว้ดูนะครับ
